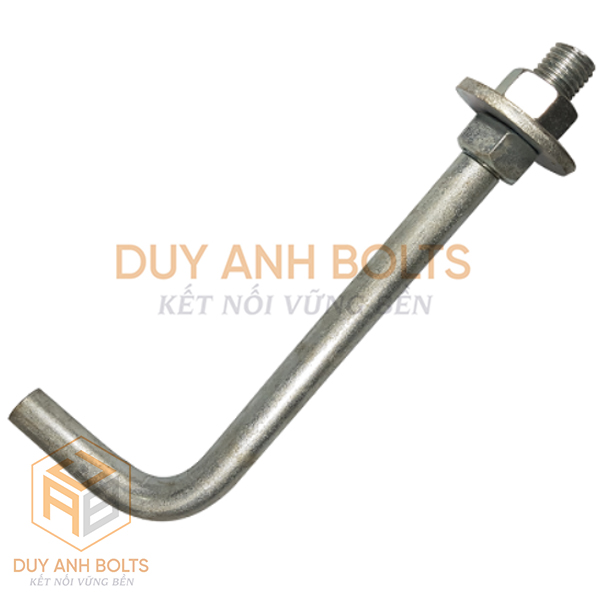

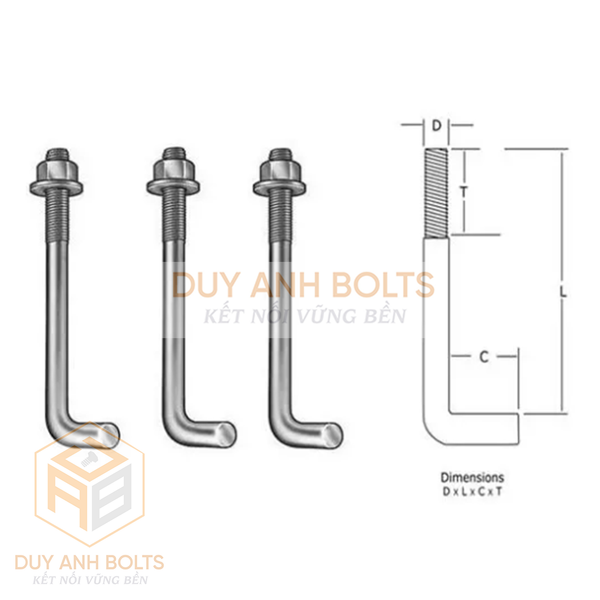

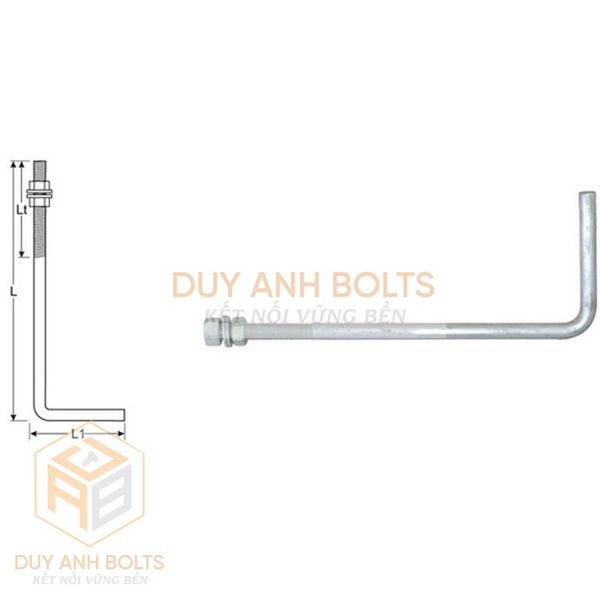

Bu lông neo móng dạng chữ L có cấu tạo bao gồm: Phần đầu bu lông được tiện ren theo hệ mét; phần thân tròn trơn; phần đuôi được uốn cong 90 độ so với thân tạo nên bu lông hình dạng giống chữ L.Bu lông neo móng dạng chữ L phần dưới sẽ được neo cùng với khối bê tông móng ( có thể có bản mã ), phần đầu ren hở bên trên sẽ được thêm long đen vặn đai ốc, giúp ghép các kết cấu vào phần móng của công trình.
>>>Xem thêm sản phẩm:
Cấp Bền Bu-lông Neo Móng Dạng Chữ L:

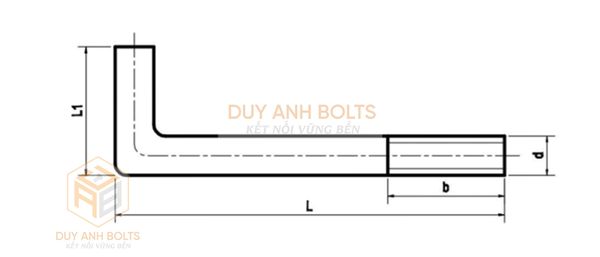

| Đường kính | ds | b | L1 | |||
| d | Kích thước | Dung sai | Kích thước | Dung sai | Kích thước | Dung sai |
| M12 | 12 | ±0.4 | 35 | ±6 | 56 | ±5 |
| M14 | 14 | ±0.4 | 35 | ±6 | 60 | ±5 |
| M16 | 16 | ±0.5 | 40 | ±6 | 71 | ±5 |
| M18 | 18 | ±0.5 | 45 | ±6 | 80 | ±5 |
| M20 | 20 | ±0.5 | 50 | ±8 | 90 | ±5 |
| M22 | 22 | ±0.5 | 50 | ±8 | 90 | ±5 |
| M24 | 24 | ±0.6 | 80 | ±8 | 100 | ±5 |
| M27 | 27 | ±0.6 | 80 | ±8 | 110 | ±5 |
| M30 | 30 | ±0.6 | 100 | ±10 | 120 | ±5 |
Với các công trình điện trung, hạ thế thông thường sử dụng Bu lông móng (Bu lông neo) chữ L có cấp bền 5.6; 6.6 hoặc 8.8; Một số khác đối với công trình xây dựng như: Dùng cho cẩu tháp, liên kết bệ móng nhà xưởng, kết cấu thép yêu cầu cấp bền cao hơn như: 6.6; 8.8 hoặc thậm trí lên tới 10.9 hay 12.9.
Cơ tính của Bu lông neo (bu lông móng) chữ L cấp bền 8.8: Trị số 8.8 là trị số thể hiện cấp bền của Bu lông neo móng. Bu lông neo móng cấp bền 8.8 nghĩa là số đầu nhân với 100 cho ta trị số giới hạn bền nhỏ nhất (MPa), số thứ hai chia cho 10 cho ta tỷ số giữa giới hạn chảy và giới hạn bền (Mpa).
Như vậy:
Bu lông neo móng cấp bền 8.8 có giới hạn bền nhỏ nhất là 8×100 = 800Mpa, giới hạn chảy là 800 x (8 / 10) = 640 Mpa.
Bu lông neo móng cấp bền 5.6 có giới hạn bền nhỏ nhất là 5×100 = 500Mpa, giới hạn chảy là 500 x (6 / 10) = 300 Mpa.

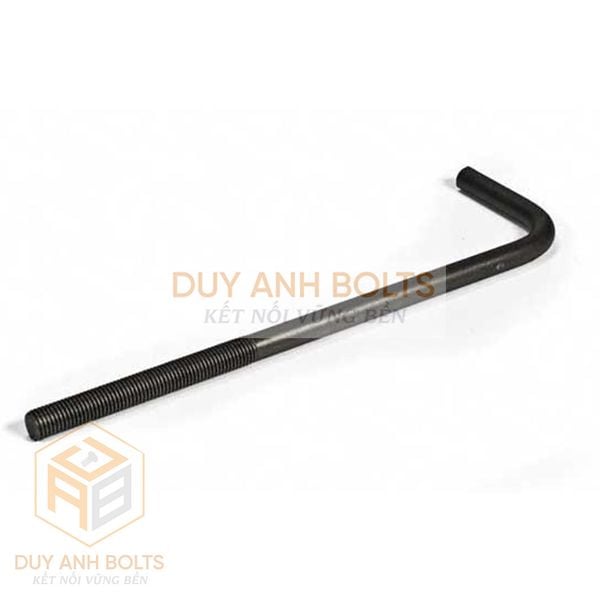

Bu lông neo móng chữ L thường có bề mặt mộc đen giá thành rẻ nhất, không chỉ mang lại tính thẩm mỹ mà còn có tác dụng chống ăn mòn cơ bản. Đối với môi trường làm việc khô ráo trong nhà, bu lông neo móng thường được mạ bằng lớp kẽm điện phân để bảo vệ bề mặt khỏi ăn mòn và han gỉ.
Trong điều kiện làm việc ngoài trời, bu lông neo móng chữ L cần phải đối mặt với yếu tố thời tiết và môi trường khắc nhiệt. Do đó, lớp bảo vệ thường được cải thiện thông qua quá trình mạ kẽm nhúng nóng. Lớp mạ này không chỉ chống ăn mòn mà còn có khả năng chống han gỉ cao, làm cho bu lông neo móng chữ L thích hợp cho các ứng dụng như chân cột điện, lan can cầu, và các công trình ngoài trời.
Đối với yêu cầu cao về khả năng chống ăn mòn, bu lông neo móng chữ L có thể được sản xuất từ vật liệu thép không gỉ như inox 201, inox 304 hay inox 316. Trong môi trường khắc nhiệt như nhà máy hóa chất, công trình cảng biển, hoặc trên biển, sự lựa chọn này giúp đảm bảo độ bền và an toàn của cấu kết cấu chịu lực.
Sự lựa chọn giữa bề mặt mộc đen, mạ kẽm điện phân hay mạ kẽm nhúng nóng, và sự lựa chọn vật liệu inox tạo ra sự linh hoạt trong việc đáp ứng nhiều yêu cầu về giá thành và môi trường làm việc khác nhau. Điều này giúp bu lông neo móng chữ L phù hợp với nhiều ứng dụng xây dựng và cấu trúc công trình.
Bu lông neo móng chữ L được chế tạo từ nhiều vật liệu kim loại để đạt yêu cầu thiết kế của từng dự án. Các vật liệu chính bao gồm thép carbon như CT3, SS400, C45 được ưa chuộng vì dễ chế tạo, giá cả rẻ độ bền và khả năng chịu lực tốt trong nhiều ứng dụng xây dựng.
Ngoài ra, bu lông neo móng chữ L cũng có thể được sản xuất từ thép không gỉ như inox 201, inox 304 và inox 316, đặc biệt hữu ích trong môi trường ẩm ướt hoặc yêu cầu khả năng chống ăn mòn. Đối với những dự án đòi hỏi bu lông cấp bền cao 10.9 hay 12.9 có sẵn các mác thép hợp kim cao cấp giúp bu lông đáp ứng các yêu cầu về cấp bền.
Bu lông neo móng chữ L chủ yếu được sử dụng để kết nối và cố định các thành phần trong các công trình xây dựng, đặc biệt là khi gặp phải các góc nghiêng hoặc điều kiện đặc biệt của môi trường. Sự đa dạng trong vật liệu chế tạo giúp đáp ứng mọi yêu cầu cụ thể của dự án, đồng thời đảm bảo khả năng chịu lực, độ bền, và hiệu suất ổn định trong thời gian dài. Bu lông neo móng chữ L là một lựa chọn quan trọng, đóng góp vào sự ổn định và an toàn của các công trình xây dựng.
Bu lông neo móng chữ L được chế tạo dựa theo các tiêu chuẩn như : DIN, TCVN, JIS, ... đạt chất lượng cao, đảm bảo độ bền và ổn định trong môi trường làm việc. Các tiêu chuẩn này đặt ra các yêu cầu nghiêm ngặt về vật liệu, xử lý nhiệt, và kích thước để đảm bảo rằng bu lông đáp ứng mọi tiêu chí an toàn và hiệu suất.
Các kĩ sư kết cấu sẽ tính toán chiều dài và đường kính của bu lông neo móng chữ L.Việc này rất quan trọng để đảm bảo tính ổn định, an toàn của cấu kết cấu chịu lực và hao phí vật tư ít nhất.
Sau khi đã lựa chọn được Bu lông neo (Bu lông móng) phù hợp với yêu cầu thiết kế thì bước tiếp theo là thi công và lắp đặt Bu lông neo (Bu lông móng).
Thi công bu lông neo (bu lông móng)
Bước 1: Sử dụng máy kinh vỹ, máy thủy bình, hoặc máy toàn đạc điện tử để thực hiện (thiết bị đo đạc phải còn thời gian kiểm định). Định vị tim, cao độ trong mỗi cụm và các cụm với nhau theo bản vẽ thiết kế lắp dựng..
Bước 2: Sử dụng những tấm bản mã khóe lỗ định hình bu lông như thiết kế yêu cầu. dùng thép tròn D8 hoặc D10 để cố định các Bu lông neo (Bu lông móng) trong kết cấu khung thép, Cố định bu lông với thép chủ trong dầm, cột. Lưu ý không nên sử dụng liên kết hàn để hàn bu lông. Do có thể làm giảm cường độ của bu lông bởi nhiệt.
Bước 3: Kiểm tra chiều nhô cao của Bu lông móng (Bu lông neo) lên so với cao độ ( cốt +/-0.00m) trong bản vẽ thiết kế (thông thường khoảng 100mm).
Bước 4: Bu lông neo (Bu lông móng) phải được đặt vuông góc với mặt phẳng thiết kế (có thể là mặt bê tông, mặt bản mã).
Bước 5: Sau khi căn chỉnh xong, cố định chắc chắn các cụm bu lông với thép chủ, với ván khuôn, với nền để đảm bảo bu lông không bị dịch chuyển trong suốt quá trình đổ bê tông.
Bước 6: Dùng nylon,băng dính bọc bảo vệ chiều dài lớp ren Bu lông neo (Bu lông móng) khi đã lắp dựng xong để tránh bị hỏng ren khi đổ bê tông và lắp ê cu dễ dàng về sau.Kiểm tra lại xem đúng chủng loại sai số cho phép một lần nữa trước khi đổ bê tông.
Giá bu lông neo móng chữ L có sự chênh lệch nhau giữa các nguyên liệu sản xuất và kích thước lựa chọn. Qúy khách có nhu cầu mua sản phẩm bu lông neo móng chữ L vui lòng liên hệ với chúng tôi để có được báo giá tốt nhất.
