1. Cấu tạo và công dụng của đinh hàn

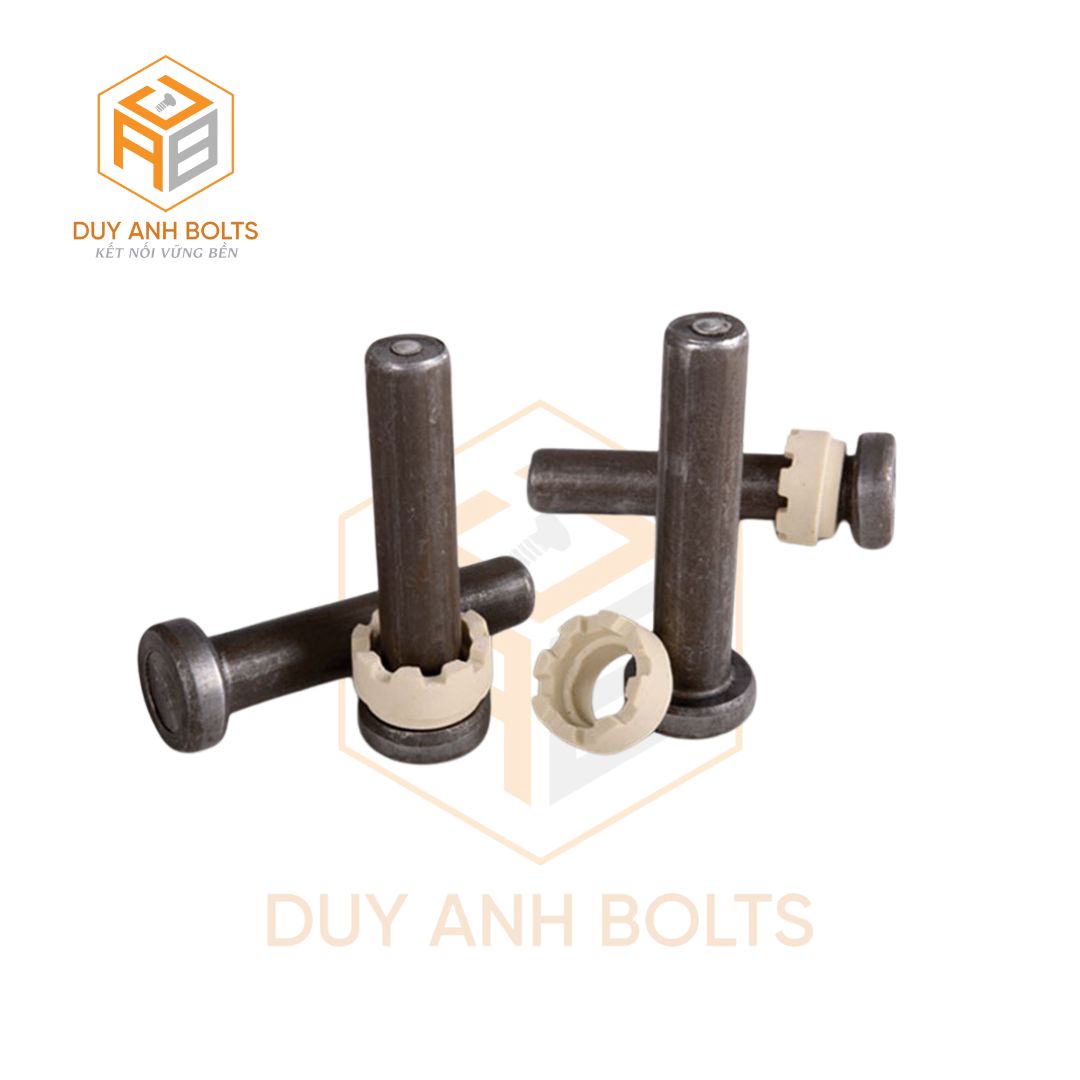

1.1. Cấu tạo của đinh hàn
Đinh hàn, hay còn gọi là đinh chống cắt, là một dòng đinh đặc thù, thường được sử dụng trong các công trình xây dựng.Cấu tạo của đinh hàn bao gồm bốn phần:
- Đầu mũ đinh: Thường có trụ hình tròn hoặc vuông. Mũ đinh có tác dụng cố định khối bê tông không bị chuyển vị dọc, hấp thụ và phân bổ lực xuống dầm thép.
- Thân đinh: Thân đinh hình trụ tròn trơn đây là phần chịu lực chính của đinh hàn, thân đinh hàn có đường kính (M13; M16; M19;M22;M25), chiều dài từ 50-150mm.
- Hạt hàn: Đầu đinh hàn thường có hạt mồi, hay còn gọi là hạt hàn hay hạt hồ quang, làm bằng vật liệu khác với đinh hàn, có thể dẫn điện tốt hơn giúp dễ dàng khởi tạo hồ quang. Khi được nung nóng ở nhiệt độ cao, chân của đinh hàn sẽ bị nóng chảy và dính vào bề mặt kim loại, tạo ra một liên kết chắn chắn khi nguội.
- Vòng gốm: Vòng tròn rời bằng vật liệu gốm bao bọc phía bên ngoài thân đinh hàn. Có tác dụng gom tập trung hồ quang vào điểm hàn khi kim loại nóng chảy vòng là một cái khuôn tạo hình mối liên kết giữa thân đinh hàn và dầm thép. Ngoài ra vòng gốm còn che chắn ngăn tia hồ quang bắn ra ngoài đảm bảo an toàn lao đông.Sau khi thi công ta phải đập bỏ vòng gốm.
1.2. Công dụng của đinh hàn

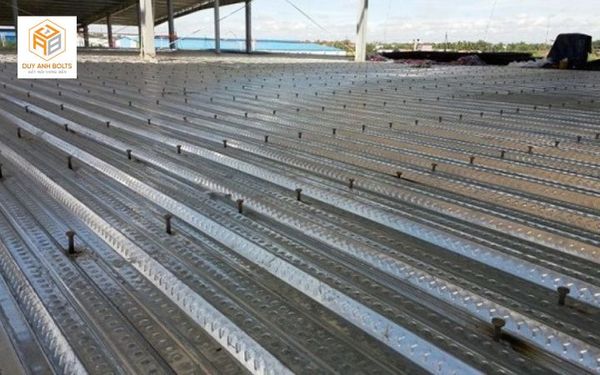

Ta thường sử dụng đinh hàn trong các hệ thống sàn liên hợp giữa thép và bê tông, ví dụ như là sàn composite, sàn decking (sàn deck), sàn liên hợp trong các dầm thép, khung thép của cầu đường, nhà xưởng,...
Một số công dụng chính của đinh hàn có thể kể đến như:
- Tạo ra mối liên kết bền chặt giữa thép và bê tông, giúp các kết cấu khác nhau có thể chịu lực một cách đồng nhất, ổn định;
- Chống trượt, ngăn không cho bê tông dịch chuyển khỏi vị trí trên bề mặt, đặc biệt khi sàn đang phải chịu tải trọng lớn hoặc đang ở trong tình trạng rung lắc mạnh;
- Tăng cường độ cứng, sức chịu tải cho hệ sàn Deck: Đinh hàn có khả năng hấp thụ truyền phân phối tải trọng từ sàn Deck sang kết cấu chịu lực chính nâng cao độ bền và tính ổn định cho công trình.
- Tiến độ thi công nhanh và chi phí thấp.
2. Thông số kỹ thuật đinh hàn
- Tiêu chuẩn: ISO 13918, DIN 34828, GB10435, JISB1198
- Đường kính: M13, M16, M19, M22, M25
- Độ bền: 4.8, 5.6
- Vật liệu: Thép carbon, thép không gỉ (inox), thép hợp kim
- Bề mặt: Đen, nhờ, mạ kẽm, không gỉ

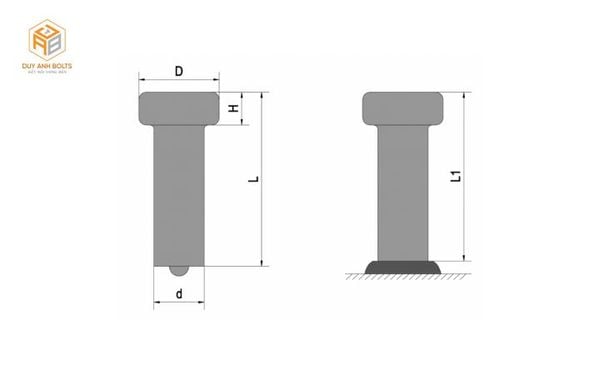

3. Hình dáng và kích thước của đinh hàn
Đường kính danh nghĩa | M13 (1/2”) | M16 (5/8”) | M19 (3/4”) | M22 (7/8”) |
Đinh hàn | Đường kính thân | d | 12,7 (1/2”) | 15,9 (5/8”) | 19 (1/2”) | 22,1 (7/8”) |
Đường kính đầu mũ | D | 25,4±0,4 | 31,7±0,4 | 31,7±0,4 | 34,9±0,4 |
Chiều cao đầu mũ | H | 7,1 | 7,1 | 9,5 | 9,5 |
Chiều dài trước khi hàn | L | 30 – 200±1,6 | 30 – 200±1,6 | 30 – 200±1,6 | 30 – 200±1,6 |
Vòng đệm gốm | Chủng loại / Kích thước | Vertical | Weld – Thru | Vertical | Weld – Thru | Vertical | Weld – Thru | Vertical | Weld – Thru |
D | 22,0 | 23,0 | 29,2 | 31,0 | 31,0 | 34,0 | 34,0 | |
H | 11,1 | | 13,2 | | 17,0 | | 19,0 | |
Kích cỡ tối thiểu của mối hàn góc (fillet weld) | 6 | 8 | 8 | 8 |
4. Ứng dụng của đinh hàn
Nhờ những ưu điểm về khả năng chịu lực và giá thành rẻ và tiến độ thi công nhanh đinh hàn được sử dụng rộng rãi trong thi công xây dựng và giao thông :
- Lĩnh vực xây dựng: Đinh hàn được sử dụng trong thi công các hệ sàn liên hợp Thép-Bê tông (sàn Deck) như nhà xưởng, nhà kho, nhà tiền chế...
- Lĩnh cầu đường giao thông: Đinh hàn được sử dụng trong thi công cầu thép, cầu vượt, cầu thép liên hợp BTCT...

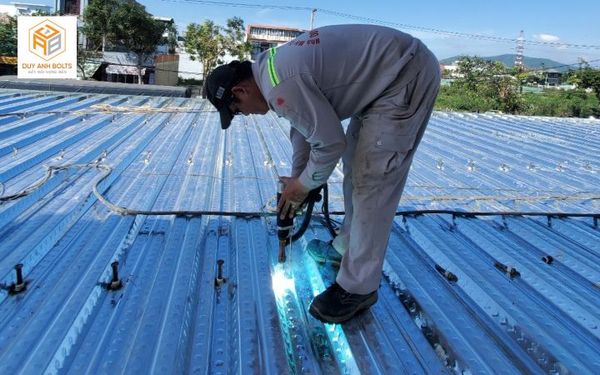

5. Thi công đinh hàn
Ta cần sử dụng máy hàn hồ quang, hoặc súng bắn đinh hàn để thi công đinh hàn. Các bước thi công đinh hàn bao gồm:
- Bước 1: Đánh dấu vị trí cần thi công trên bề mặt
- Bước 2: Đặt đinh hàn vào thiết bị hàn mà ta có để bắt đầu tiến hành thi công
- Bước 3: Kích hàn. Khi máy hàn được kích hoạt, dòng điện sẽ làm nóng chảy thép nhờ nhiệt lượng trong vòng gốm, từ đó tạo mối liên kết chặt chẽ giữa đinh hàn và bề mặt
- Bước 4: Vệ sinh xỉ hàn và đập bỏ vòng gốm
6. Báo giá đinh hàn
Giá đinh hàn có thể biến động dựa theo giá nguyên liệu theo từng thời điểm và khả năng cung ứng. Để biết chi tiết giá cụ thể dựa theo số lượng, khách hàng cần liên hệ trực tiếp tới các đơn vị cung cấp vật liệu.
Trên đây là các thông tin chi tiết về đinh hàn. Với đa dạng kích thước phù hợp với nhiều tiêu chuẩn xây dựng hiện nay, Duy Anh Bolts tự hào mang đến cho quý khách những giải pháp đinh hàn tốt nhất trên thị trường, với chất lượng và giá thành hợp lý nhất. Liên hệ với chúng tôi ngay hôm nay để được tư vấn và cập nhật các chính sách ưu đãi khi mua số lượng lớn!
